多模850nm系列光模块的光纤跳线选用方法

        1. 多模850nm系列光模块的分类

        根据光模块的封装类型来分：目前多模850nm产品市场主流的是SFP（单收单发的传输机制）与QSFP（多收多发多路光并行传输）两种封装，其余的GBIC/X2/XENPAK已经应用非常稀少了，XFP的封装也处在快速被替代的过程中；SFP封装多模产品目前市场主要需求的型号是SFP-GE-SX、SFP-10GB-SR及SFP28-25GB-SR；QSFP封装多模产品市场主流的型号是QSFP-40GB-SR4及QSFP28-100GB-SR4；

        从模块传输速率上分类，目前市场上的多模光模块包含了从1G到400G的速率区间，覆盖了近距离传输的各个应用需求；

        2. 多模光纤跳线选择的一般规则

        多模模块传输距离的限制有别于单模模块的传输，单模主要会受限于光纤链路的光衰减，多模传输正常情况下一般不去计算其光路的衰减，而是本身的模式特性及光纤模式带宽的限制限定了其传输距离；

        单通道1G的多模模块62.5/125um 多模光纤上传输距离最高可达 300m ，在 50/125um 多模光纤上传输距离可达 550m；

        单通道10G的多模模块（常见于SFP-10GB-SR,QSFP-40GB-SR4，CFP2-100GB-SR10），传输距离会进一步受限于光纤类型，其对应的传输距离说明如下（参考IEEE Std 802.3-2015）：

表1 传输距离说明

        单通道25G的多模模块(SFP-25GB-SR,QSFP28-100GB-SR4及市场在推广的QSFP-DD的200GB-SR8与400GB-SR16都是基于单通道25G的模式)，在OM3的多模光纤下传输距离为70m,在OM4光纤下可以达到100m,在OM5光纤上将会有更好的传输性能；

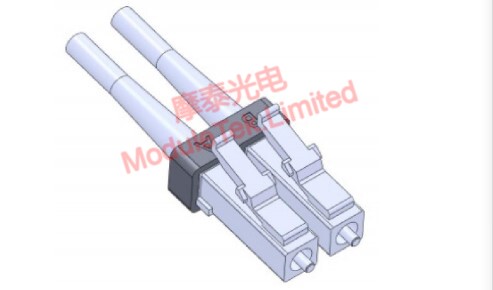

       SFP与QSFP的多模模块对光纤跳线的接头形式也有着不同的要求，SFP多模模块常用的光纤跳线接头为双LC接头，如下图所示：

图1 双LC跳线接头示意图

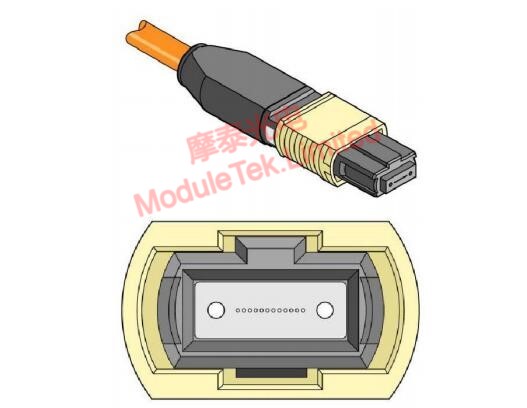

        QSFP多模模块常用的是多路同波长光信号并行传输的模式（SR4,SR8,SR16代表并行传输的通道数量），采用的是MPO/MTP的多路光纤阵列的形式（纤芯数量根据模块通道数量而定），如下图所示：

图2 MPO跳线接头示意图

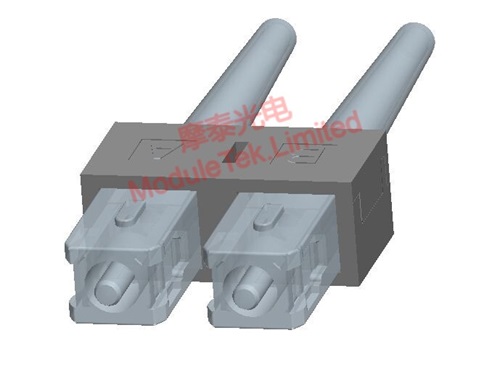

        GBIC/X2/XENPAK这几类非主流的多模模块接口则为双SC接头，如下图所示：

图3 双SC跳线接头示意图
