DAC产品的几种不同形态和应用

        1. DAC高速线缆

        DAC高速线缆（Direct Attach Cable）一般译为直接电缆或直连铜缆，通常是以固定长度采购、两端带有固定接头的线缆组件，不可更换端口，模块头和铜缆不能分离。由于成本低，使用方便可靠，DAC在IDC市场方面有极大份额。下面简单介绍有关DAC不同形态及其应用。

        2. DAC高速线缆形态

        2.1 10G SFP+转SFP+ DAC

        10G SFP+转SFP+ DAC采用的是高速电缆组件，可以直接连接到交换机或者网卡的SFP+端口，具有高密度、低功率、低成本和低延时的特点。

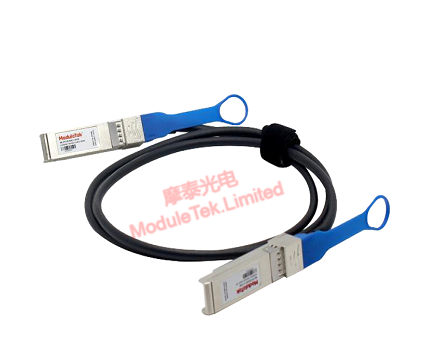

       图1 10G SFP+转SFP+ DAC

        2.2 25G SFP28转SFP28 DAC

        25G SFP28转SFP28 DAC可为客户提供25G高带宽的数据互联能力，符合IEEE P802.3by以太网标准和SFF-8402 SFP28，被广泛应用于数据中心或超算中心系统场景中。

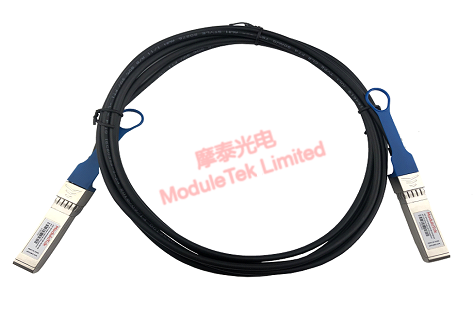

        图2 25G SFP28转SFP28 DAC

        2.3 40G QSFP+转QSFP+ DAC

        40G QSFP+转QSFP+ DAC提供了一个极具成本效益的方式来建立内部机架和跨机架QSFP+交换机端口之间的40G链路，使接入层上行到核心的主干链路提升到40G，以其高速率、低延时的特点被广泛应用于高速骨干网、企业网络交换和网络存储。

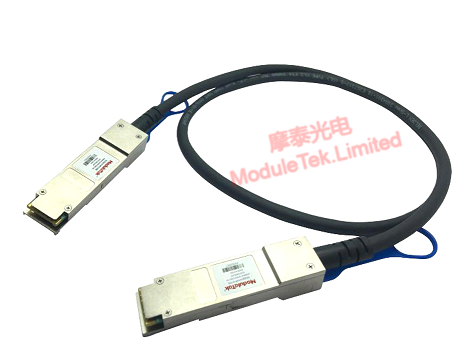

        图3 40G QSFP+转QSFP+ DAC

        2.4 40G QSFP+转4*SFP+ DAC

        QSFP+转4*SFP+ DAC的一端是40G QSFP+接口，符合SFF-8436要求，另一端是4个10G SFP+接口，符合SFF-8432要求，用来连接40G设备和10G设备。

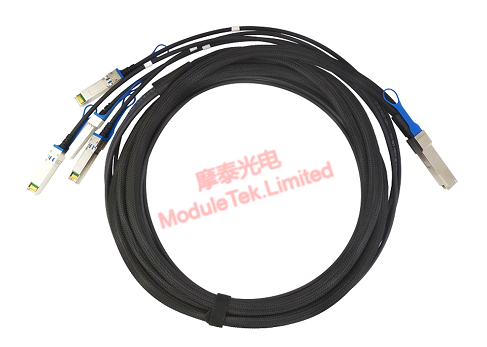

        图4 40G QSFP+转4*SFP+ DAC

        2.5 100G QSFP28转QSFP28 DAC

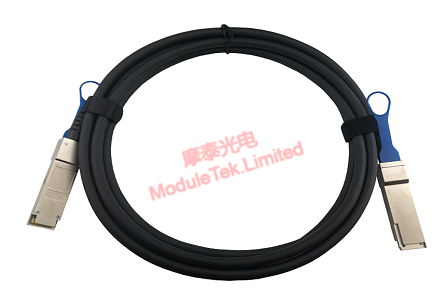

        图5 100G QSFP28转QSFP28 DAC

        100G QSFP28转QSFP28 DAC可为客户提供100G高带宽的数据互联能力，提供4路双工通道，每通道工作速率可支持到25Gb/s，汇聚带宽为100Gb/s，符合SFF-8436规范，应用于QSFP28端口的设备之间的连接。

        2.6 100G QSFP28转4*SFP28 DAC

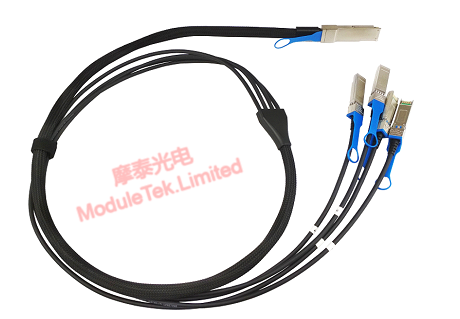

        图6 100G QSFP28转4*SFP28 DAC

        100G QSFP28转4 SFP28 DAC其中一端为100G QSFP28接口，另一端为4个25G SFP28接口，可为客户提供100G高带宽的数据互联能力，符合SFF-8665/SFF-8679、IEEE 802.3bj和InfinibandEDR标准，广泛应用于数据中心或超算中心系统场景中。

        3. DAC高速线缆应用

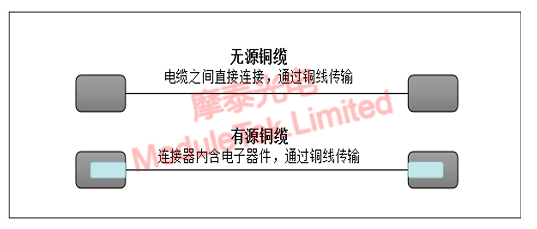

        DAC一般用于数据中心机房的交换机上，DAC可以是有源的，也可以是无源的。

        图7 DAC高速线缆应用

        摩泰光电提供上述应用指南中涉及的商品，欢迎大家选购。
