首页 > 应用指南 > Aruba 组网解决方案介绍Aruba 组网解决方案介绍
发布时间：2020-02-28⦁ Aruba 兼容性解决方案
Moduletek可以为HP Aruba组网提供千兆和万兆的光、电产品解决方案。
我们可以为Aruba 2500 Series、Arubs 2900 Series、Aruba 3800 Series、Aruba 5400 Series、Aruba 8000 Series 解决SFP 千兆 和SFP+ 万兆 产品的兼容性问题。
⦁ 可提供的Aruba兼容产品型号包括
表1 Aruba产品型号
|
产品型号
|
产品描述
|
|
1G SFP
|
|
|
J4858C
|
HPE X121 1G SFP LC SX Transceiver
|
|
J4859C
|
HPE X121 1G SFP LC LX Transceiver
|
|
J4860C
|
HPE X121 1G SFP LC LH Transceiver
|
|
J4858D
|
Aruba 1G SFP LC SX 500m OM2 MMF Transceiver
|
|
J4859D
|
Aruba 1G SFP LC LX 10km SMF Transceiver
|
|
J4860D
|
Aruba 1G SFP LC LH 70km SMF Transceiver
|
|
J8177D
|
Aruba 1G SFP RJ45 T 10km Cat5e Transceiver
|
|
10G SFP
|
|
|
J9150A
|
HPE X132 10G SFP LC SR Transceiver
|
|
J9151A
|
HPE X132 10G SFP LC LR Transceiver
|
|
J9153A
|
HPE X132 10G SFP LC ER Transceiver
|
|
J9150D
|
Aruba 10G SFP LC SR 300m OM3 MMF Transceiver
|
|
J9151D
|
Aruba 10G SFP LC LR 10km SMF Transceiver
|
|
J9153D
|
Aruba 10G SFP LC ER 40km SMF Transceiver
|
|
J9281B
|
HPE X242 10G SFP to SFP 1m Direct Attach Copper Cable
|
|
J9283B
|
HPE X242 10G SFP to SFP 3m Direct Attach Copper Cable
|
|
J9285B
|
HPE X242 10G SFP to SFP 7m Direct Attach Copper Cable
|
|
J9281D
|
Aruba 10G SFP to SFP 1m Direct Attach Copper Cable
|
|
J9283D
|
Aruba 10G SFP to SFP 3m Direct Attach Copper Cable
|
|
J9285D
|
Aruba 10G SFP to SFP 7m Direct Attach Copper Cable
|
|
J9300A
|
HPE X242 10G SFP to SFP 1m Direct Attach Copper Cable
|
|
J9301A
|
HPE X242 10G SFP to SFP 3m Direct Attach Copper Cable
|
|
J9302A
|
HPE X242 10G SFP to SFP 5m Direct Attach Copper Cable
|
⦁ 兼容性测试
Aruba产品兼容需要特殊Firmware和特殊的编码进行支持。
通过对SFP+ SR 的Firmware进行升级，分别写入J9150A编码和J9150D编码在交换机Aruba 2930F上进行测试，测试结果如下：

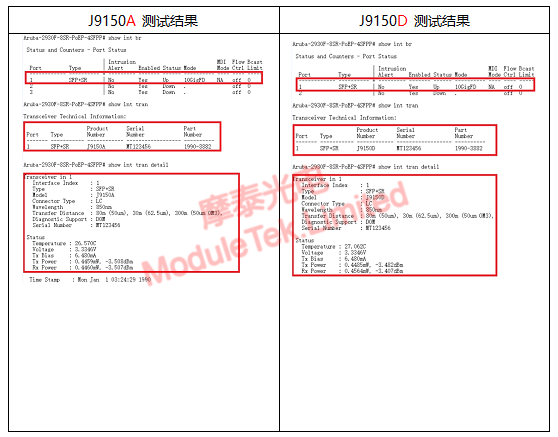

图1 J9150A编码和J9150D编码
测试结果显示升级Firmware并配合特殊编码的SFP+ SR，可在Aruba 2930F交换机上正常识别为J9150A和J9150D，并可正常Link。
⦁ 通过Codingbox实现编码的任意切换
通过使用ModuleTek的CodingBox可实现编码J9150A与编码J9150D的任意切换，CodingBox的安装和操作相当简单，详情可访问如下网页进行了解：编程器产品

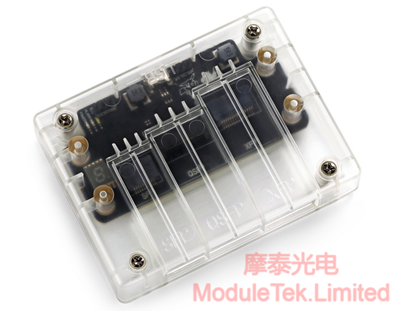

图2 Codingbox
同类型产品切换表如下：
表2
|
产品型号
|
产品描述
|
||||
|
1G SFP
|
|||||
|
J4858C
|
|
J4858D
|
1000BASE-SX SFP,850nm,300m over MMF
|
||
|
J4859C
|
|
J4859D
|
1000BASE-LX SFP,1310nm ,10km over SMF
|
||
|
J4860C
|
|
J4860D
|
1000BASE-ZX SFP,1550nm ,70km over SMF
|
||
|
10G SFP
|
|||||
|
J9150A
|
|
J9150D
|
10GBASE-SR SFP,850nm,300m over MMF
|
||
|
J9151A
|
|
J9151D
|
10GBASE-LR SFP,1310nm,10km over SMF
|
||
|
J9153A
|
|
J9153D
|
10GBASE-ER SFP,1550nm,40km over SMF
|
||
|
J9300A
|
J9281B
|
J9281D
|
SFP 10G Passive Cable 1M
|
||
|
J9301A
|
J9283B
|
J9283D
|
SFP 10G Passive Cable 3M
|
||
|
J9285A
|
J9285B
|
J9285D
|
SFP 10G Passive Cable 7M
|
||
⦁ 结论
使用Moduletek提供的Aruba兼容产品，配合Moduletek的Codingbox编码修改器，实现同一硬件产品在多设备型号上兼容的可行性，为企业组网和测试提供了便利、节省成本的解决方案。
摩泰光电提供上述应用指南中涉及的商品，欢迎大家选购。
