       1．概述

       随着科技的发展，光模块的发展也是日新月异，从最初的GBIC, XENPAK, X2到近几年大热的SFP28, QSFP28，各类光模块都使用在不同的应用场景中。但综合国内外市场分析，当前需求量最多的仍是10G速率的SFP+光模块，特别是SFP-10G-SR以及SFP-10G-LR光模块。

       2．SFP-10G-SR和SFP-10G-LR的介绍

       SFP-10G-SR和SFP-10G-LR的波长，传输距离，所用光纤类型及激光器类型都有所不同，如下图：

表1 SFP-10G-SR与SFP-10G-LR基本信息对比

模块
SFP-10G-SR
SFP-10G-LR
中心波长
850nm
1310nm
传输距离
300m
10km
光纤类型
MNF
SMF
激光器类型
VCSEL
DFB
DOM功能
支持
支持

      SFP-10G-SR光模块，其中SR是短距离(Short Range)的意思，中心波长为850nm，可配合62.5/125um多模光纤和50/125um多模光纤使用，其传输距离会受光纤类型的影响，具体如下（参考IEEE Standard 802.3）

表2 不同光纤类型对应不同传输距离

Date rate
Fiber type
Model bandwidth
@850nm (MHz-km)
Distance range(m)
9.83-11.3 Gb/s
62.5/125um MMF
160
26
9.83-11.3 Gb/s
62.5/125um MMF
200
33
9.83-11.3 Gb/s
50/125um MMF
400
66
9.83-11.3 Gb/s
50/125um MMF
500
82
9.83-11.3 Gb/s
50/125um MMF
2000
300

       SFP-10G-LR光模块，其中LR指长距离(Long Range)，中心波长1310nm，所配合使用的为9/125um单模光纤，有效传输为2km到10km，摩泰光电在实验室测试传输距离可达20km。

       3．SFP-10G-SR和SFP-10G-LR的应用

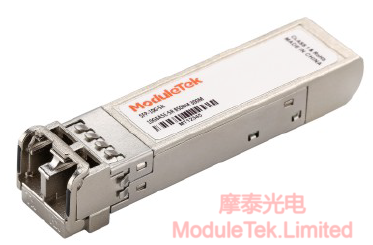

摩泰光电的SFP-10G-SR光模块

图1 摩泰光电的SFP-10G-SR光模块

       由两种模块的特性对比可知两种光模块优势及应用如下: SFP-10G-SR光模块具有小型化，功耗低的特点，所使用的TOSA激光器为VCSEL激光器，成本较低。传输距离短的特性适用于短距离应用场景，如企业，小型医院以及数据中心机房。SFP-10G-LR光模块具有小型化，功耗低，传输距离长的特点。适用于中长距离应用场景，如大学，工业园区，以及运营商客户，大型数据中心等。

       在配合光纤使用这两类光模块时，需要特别注意的是单模光纤不能插在多模光模块上使用，因为多模光模块发出的光信号的发散角大，单模光纤孔径较小，进入光纤的光太少，无法长距离传输。同时多模光纤也不建议插在单模光模块上，因为虽然单模光模块发的光虽然能全部进入光纤，但在光纤中以多模模式传输，色散较大，只能短距离传输。并且在这种情况下，接收端的光功率会增大，会导致接收端光功率过载，因此也不建议用多模光纤配合单模光模块使用。

      摩泰光电提供上述应用指南中涉及的商品，欢迎大家选购。
