光模块的数字诊断功能（DDM）

       1、数字诊断功能

       我们常说的DDM，即数字诊断功能，字面理解就是可以诊断光模块的工作状态，相当于医生的角色。可以实时向主机提供模块内部的工作状态，可以提供包括电压、温度、发射光功率、接收光功率、偏置电流这些参数。设备可以通过这个功能，读取和显示光模块的实时运行参数。图1为我司SFP-10G-LR在Cisco 9500交换机上的DDM检测数据。

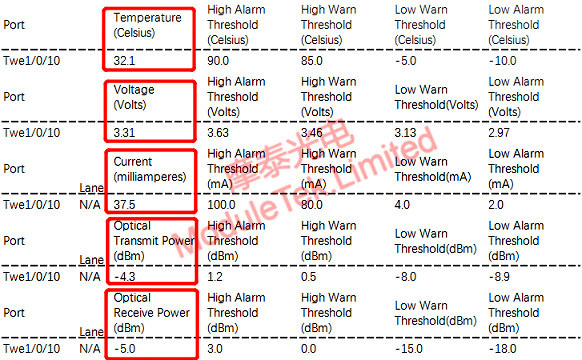

图1 摩泰SFP-10G-LR在Cisco 9500交换机上实时工作状态数据

       2. DDM功能的应用

       2.1 模块工作状态的实时监测

       数字诊断的主要功能是检查模块的工作环境和自身工作参数是否正常。只有在符合标准的环境下，光模块性能才保持正常值，在有些情况下，由于环境参数超出数据手册或相关的标准，将造成模块性能下降，从而出现传输误码。工作环境与模块不兼容的情况有：电压超出规定范围；接收光功率过载或低于接收机灵敏度；温度超出工作温度范围等等。模块自身性能劣化也可能会导致出现发射光功率变小，偏置电流超标等异常情况。

       2.2 故障定位

       在光链路中，快速定位故障的发生位置对业务至关重要。网络管理员可以通过数字诊断信息，来判断一些常见的网络故障，比如无接收光导致的链路中断故障。摩泰光电生产的所有光模块均具有DDM功能，报告精度符合国际规范的要求，我司光模块实物图如下图2。

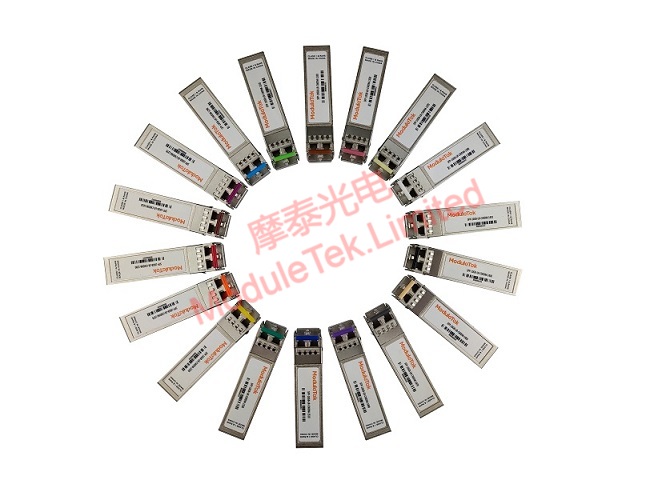

图2 摩泰光模块实物图
