40G转10G的有源光缆（AOC）解决方案

       1、40G转10G的有源光缆(AOC)介绍

       QSFP-40GB-AOC-4SFP+有源光缆专用于40G QSFP端口转10G SFP+端口的互连，由多芯多模光缆将一个QSFP端子与四个SFP+端子互连起来，如下图所示，QSFP端内部光引擎，由VCSEL与PD陈列通过多路并行光纤传输四对收发光信号：

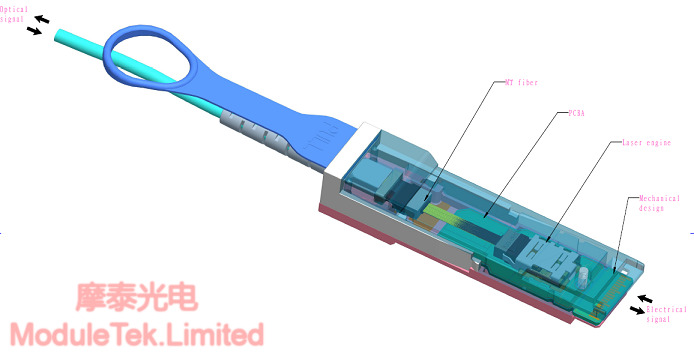

图1 QSFP端内部光引擎

       四组收发光信号从QSFP端通过并行光纤传输到四个独立的SFP+端子上，从而实现40G转4路10G的全双工应用，对应的分支结构如下所示：

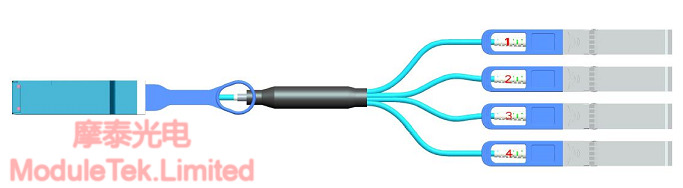

图2 QSFP端分支为4路独立的SFP+接口

       QSFP端采用的是可靠的VCSEL陈列技术，通过COB工艺加工，内部各组信号独立传输，所以通道间可以独立工作，互不干扰，通过QSFP内部的寄存器控制，可以指定对应的通道是否开启或关闭。

       通过采用高品质的OM3光纤， QSFP-40GB-AOC-4SFP+传输距离可以达到300米，可以满足绝大部分的室内传输的距离要求，同时由于光纤具有良好的抗干扰性及可布线性，是机房布线的一个非常好的选择。

       2、40G转10G应用方法

       目前市场上常见的40G交换机（例如思科、华为、戴尔、华三等）都支持QSFP端口的通道拆分功能，拆分后可以把QSFP端口分成四个10G的独立通道，这四个独立通道对应的SFP+端子可以接到不同的带SFP+端口的交换机、服务器或网卡进行独立通信。

       以华为 S6720-30C-EI-24S-AC 交换机为例（如下图所示，交换机本身带24个SFP+与2个QSFP的硬件端口），把其中的1号QSFP端口拆分后，交换机会自动产生25、26、27、28四个10G虚拟端口，这四个10G端口依次与SFP+端光纤号码管上的编号1、2、3、4一一对应，应用时就可以通过一个QSFP端口连接四台不同的10G设备，使布线更简洁，性能更稳定。

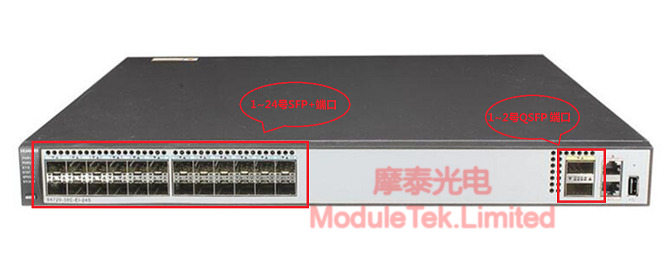

图3 S6720-30C-EI-24S-AC 交换机端口分布

       摩泰光电提供上述应用指南中涉及的商品，欢迎大家选购。
